拓野機器人具有0.05mm以上的位置精度，通過簡單的程序選擇就能完成不同產品生產功能的柔性切換。配合注塑機的取出機械手和其他外圍自動裝置，可以靈活集成不同的功能系統，滿足注塑產品全自動生產的要求。
1.產品和生產介紹

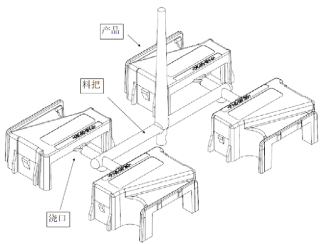

“上殼”是一個用在汽車天窗電機控制器的殼體，使用PA+GF30材料注塑成型。模具采用1模4 腔的結構，為了減少產品翹曲采用了側澆口方式的兩板模具生產（圖1）。
產品注塑后由取出機械手取出，通過傳送帶送到檢查工位。作業員需要手工將產品與流道在澆口處折斷，然后按順序碼放到防靜電的吸塑托盤內。吸塑托盤最后要裝到防靜電塑料周轉箱中，每箱裝7層托盤。“上殼”產品的注塑生產周期約25s，作業員的勞動強度較大。
3.自動化生產的目標和系統方案
3.1自動化生產的目標自動生產的目標是盡量減少作業員的體力消耗，將作業員職責，由作業轉變?yōu)楸O(jiān)督檢驗職能。自動生產系統首先要實現產品與料把的自動分離，產品可以實現自動碼放到吸塑托盤中，料把能夠進行自動集中收集。同時實現1箱7層托盤的自動搬運和堆碼，防止裝箱少層的失誤。
3.2自動化系統的方案
3.2.1．工業機器人選型
目前使用最普遍的6軸工業機器人的臂長工作范圍可以達到2m，可以充分覆蓋注塑機和產品碼放的工作區域，還可以省掉原有的取出機械手設備。但是，產品注塑周期只有25s,要在如此短的周期內完成從抓取產品、澆口切斷、4個產品的碼放，以及托盤的移動和碼放這一系列動作，顯然現在的6軸工業機器人在運動速度上是不可能達到的。

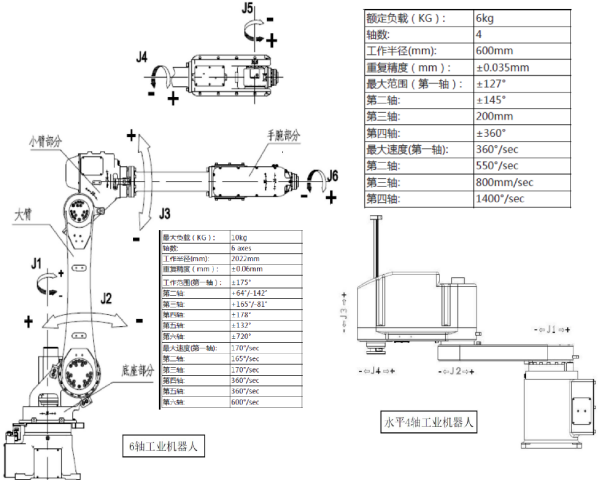

為了滿足注塑周期的要求，我們只能選擇運動速度較快的水平4軸機器人（圖2）。為了彌補水平4軸機器人工作范圍小、無法抓取注塑機內產品的缺陷，系統保留了注塑機原有的取出機械手來共同搭建自動生產系統。
3.2.2.澆口切斷方法及裝置

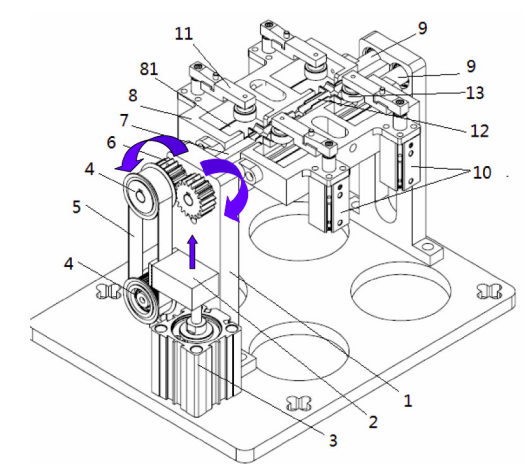

產品使用30%玻璃纖維的材料成型，目前人工在澆口處沿著產品方向可以順利將產品掰下，澆口也比較整齊，可以滿足產品外觀的要求。因此，我們設計了一種自動機械裝置（圖3）模擬人手的動作將產品和料把在澆口處切斷。
注塑件被取出機械手從注塑機中取出后,輸送到注塑機后側,放入定位托盤(8)的定位槽（81）內，
槽內的光電傳感器監測到產品后，4 個旋轉壓緊氣缸(10)帶動壓緊臂（11）旋轉 90 度，最后壓緊臂前端的聚四氟乙烯壓頭（13）將4個產品壓緊。壓緊氣缸到位后接著切斷氣缸（3）動作，缸桿伸出，帶動皮帶連接塊（2）和同步帶（5）上升。皮帶輪（4）和同軸的齒輪（6）逆時針轉動，另一嚙合齒輪順時針轉動。齒輪的軸是和定位托盤（8）焊接成一體的，軸的中心設計成與產品澆口的位置重合。齒輪轉動時定位托盤帶著壓緊的產品沿澆口軸線位置翻轉，使產品與料把在澆口處被折斷分離。 此時，分離的料把會被機器人夾具附帶的夾子夾住，防止隨意掉落。
3.2.3．工業機器人夾具設計

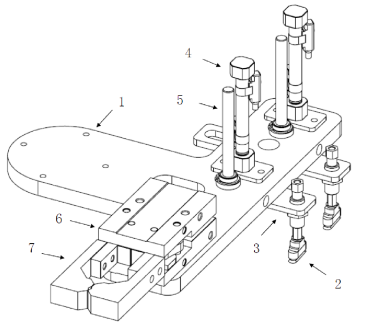

機器人的夾具（圖4）是實現產品功能的核心部件，夾具板（1）固定在機器人升降臂上。兩組帶吸盤的可伸縮金具（2）分別固定在兩組金具安裝板（3）上，金具安裝板與固定在夾具板上的氣缸（4）和導柱（5）連接。每組氣缸可以獨立動作，用來實現產品被單獨吸取和碼放。吸塑托盤也是靠這兩組吸盤來進行吸取后進行轉移和堆碼的。
夾具板上另一側安裝了一個夾緊氣缸（6），附帶的特制夾頭（7）用來夾取分離的料把。
4.自動化生產系統的集成
4.1.系統的設備

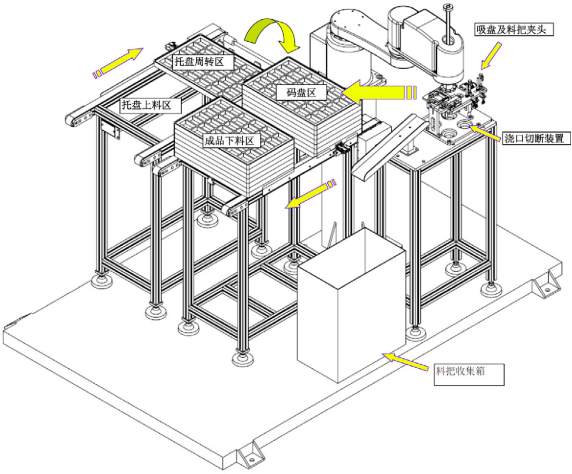

整個自動生產系統集成了注塑生產的原有通用設備：注塑機、取出機以及重新開發設計的非標設備（圖5）：澆口切斷裝置、工業機器人（含夾具）、皮帶線以及電控設備。
4．2．系統的控制
自動生產系統主控制由新開發的可編程控制器PLC完成，采用網線和工業機器人實現通信。PLC 通過檢測采集取出機械手的位置信號，實現機器人、澆口剪切裝置、取出機械手三者的互鎖功能，防止設備發生異常碰撞。取出機械手通過位置信號和注塑機開模動作進行互鎖，防止碼盤系統異常時取出機械手處于等待狀態，而注塑機還在進行自動工作循環造成的夾模風險。
5.自動化生產系統的運行
5.1.運行準備
作業員需要準備好7個吸塑托盤放置到“托盤上料區”，啟動系統“自動運行”開關后，托盤會被自動移送到“托盤周轉區”。然后啟動工業機器人，執行“托盤復位”程序，“托盤周轉區”中最
上層的托盤會被機器人吸取放到“碼盤區”。最后執行“碼盤”程序，機器人進入自動作業等待狀態。
5.2.自動生產
注塑機注射穩定后和取出機械手都設置為自動的狀態。注塑機開摸，產品被取出機械手吸取后移送到澆口剪切裝置中。隨后機器人夾住料把，澆口切斷裝置工作完成產品和料把分離。料把首先被機器人仍到“料把收集箱”中，機器人然后會按順序?qū)部谇袛嘌b置上的四個產品兩個一組，按順序吸取并碼放到“碼盤區”的托盤中，完成一個工作循環。
當?shù)谝粚游芡斜P內產品全部碼放完畢，機器人按照程序先從“托盤周轉區”再吸取一個托盤碼放到“碼盤區”托盤的上方，然后開始下一輪產品碼放。整個7層產品碼放完畢后，7層裝滿產品的托盤會被自動運到“成品下料區”等待檢查裝箱。當“托盤周轉區”沒有托盤或“成品下料區”有產品時，設備會發出報警提示作業員補充托盤和取走成品。
工業機器人的應用充分解決了注塑產品在生產中產品的搬運問題，同時節省了大量非標設備的設計制造，使自動化生產也具有了靈活性，和柔性化。機器人必將不斷取代注塑專用設備，成為注塑行業實現生產自動化的有力工具。
